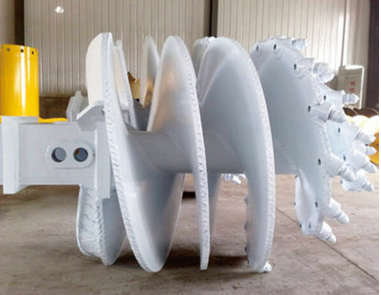

Πώς επιλέγεται η κατάλληλη σπειροειδής μύτη (drilling auger) για έργα θεμελιώσεων με πασσάλους;

Η μείωση της απόδοσης κατά 40% – Μια μελέτη περίπτωσης λανθασμένης αντιστοίχισης με το έδαφος

Ένας εργολάβος θεμελίωσης στο Τέξας έσκαβε 60 πασσάλους για ένα νέο έργο γέφυρας. Είχε εγκαταστήσει ένα τυπικό διαδοχικό τρύπανο με συνεχή πτερύγια για αργιλώδη εδάφη—το οποίο λειτούργησε καλά για τους πρώτους 40 πασσάλους. Στη συνέχεια, η φύση του εδάφους άλλαξε. Αυτό που είχε καταγραφεί ως σκληρή άργιλος αποδείχθηκε ότι ήταν υποβαθμισμένος ασβεστόλιθος με διασπαρμένους φλοιούς γρανίτη. Τα δόντια του τρυπανιού—τυπικά δόντια για εδάφη—φθείρονταν κάθε 15 μέτρα. Ο ρυθμός διείσδυσης μειώθηκε από 45 λεπτά ανά πάσσαλο σε περισσότερο από 75 λεπτά. Το έργο καθυστέρησε κατά δύο εβδομάδες και ο εργολάβος δαπάνησε 12.000 δολάρια για επείγουσες αντικαταστάσεις δοντιών και υπερωρίες.

Ποιο ήταν το πρόβλημα; Η κατασκευή του τρυπανιού—η κλίση των πτερυγίων, ο τύπος των δοντιών και οι ρυθμίσεις ροπής—δεν προσαρμόστηκε ποτέ όταν άλλαξε το προφίλ του εδάφους. Ένας επιστάτης χώρου με την κατάλληλη ανάλυση εδάφους θα μπορούσε να είχε μεταβεί σε τρύπανο για βράχο με δόντια από καρβίδιο πριν από την εμφάνιση του προβλήματος. Αντ’ αυτού, η ομάδα συνέχισε να σκάβει με το λανθασμένο εργαλείο μέχρις ότου η αποτυχία την ανάγκασε να προχωρήσει στην αλλαγή.

Αυτό το σενάριο είναι πιο συχνό από όσο ομολογούν οι περισσότεροι εργολάβοι θεμελίωσης. Τα τελευταία εφτά χρόνια, η ομάδα μας για τα διατρητικά εργαλεία εξέτασε πάνω από 150 έργα θεμελίωσης με πασσάλους, όπου η επιλογή του διατρητικού κοχλία αποτέλεσε παράγοντα που συνέβαλε σε καθυστερήσεις, υπερβολικά έξοδα ή προβλήματα ποιότητας. Το συνεχές συμπέρασμα είναι ότι η αντιστοίχιση των προδιαγραφών του διατρητικού κοχλία ευθύνεται για περίπου το 30% των καθυστερήσεων στις θεμελιώσεις με πασσάλους—συχνά λόγω υπερβολικά μεγάλων κεφαλών που προκαλούν κατάρρευση της διάτρησης ή λόγω υπερβολικά μικρών εργαλείων που απαιτούν πολλαπλές διατρήσεις. Η κατανόηση του τρόπου αντιστοίχισης του σχεδιασμού του διατρητικού κοχλία με τις συνθήκες του εδάφους δεν αφορά απλώς την επιλογή του εξοπλισμού· αφορά την προστασία του χρονοδιαγράμματός σας, του προϋπολογισμού σας και της φήμης σας.

Αντιστοίχιση συνθηκών εδάφους – Από μαλακό αργιλικό έδαφος μέχρι εξαλλωμένο βράχο

Η επιλογή του κατάλληλου διατρητικού κοχλία ξεκινά με μια εξονυχιστική ανάλυση των συνθηκών του εδάφους επιτόπου. Ο τύπος του εδάφους επηρεάζει άμεσα το σχέδιο των πτερυγίων, την επιλογή των δοντιών και τις απαιτήσεις ροπής. Μια αντιστοίχιση που δεν είναι κατάλληλη συχνά οδηγεί σε αργή διείσδυση, πρόωρη φθορά ή αστάθεια της διάτρησης.

Μαλακά, συνεκτικά εδάφη
Τα μαλακά, συνεκτικά εδάφη, όπως ο πηλός και οι χαλαρές αργιλικές ιζηματικές μάζες, επιδέχονται καλύτερα τους διατρητικούς μύλους συνεχούς πτερυγίου με χαμηλή κλίση της ελικοειδούς πτέρυγας· αυτή η γεωμετρία τους επιτρέπει να κόβουν αποτελεσματικά ενώ ελαχιστοποιούν την απόφραξη. Ο πυκνός πηλός και ο συμπιεσμένος λεπτόκοκκος άργιλος απαιτούν μεσαία ροπή και μεγαλύτερη κλίση της ελικοειδούς πτέρυγας για να τμηθούν χωρίς υπερβολική συμπίεση του σχηματισμού.

Στη χαλαρή άμμο, οι διατρητικοί μύλοι με ευρείες πτέρυγες μεταφέρουν το υλικό προς τα έξω για να σταθεροποιήσουν το τοίχωμα της διάτρησης. Πεδιακές δοκιμές επιβεβαιώνουν ότι η επιλογή διατρητικού μύλου με βάση αποκλειστικά τη διάμετρό του—χωρίς ανάλυση του εδάφους—μπορεί να μειώσει την απόδοση της διάτρησης έως και κατά 40%.

Εξεταλμένος βράχος και σκληρός βραχώδης υπόβαθρος

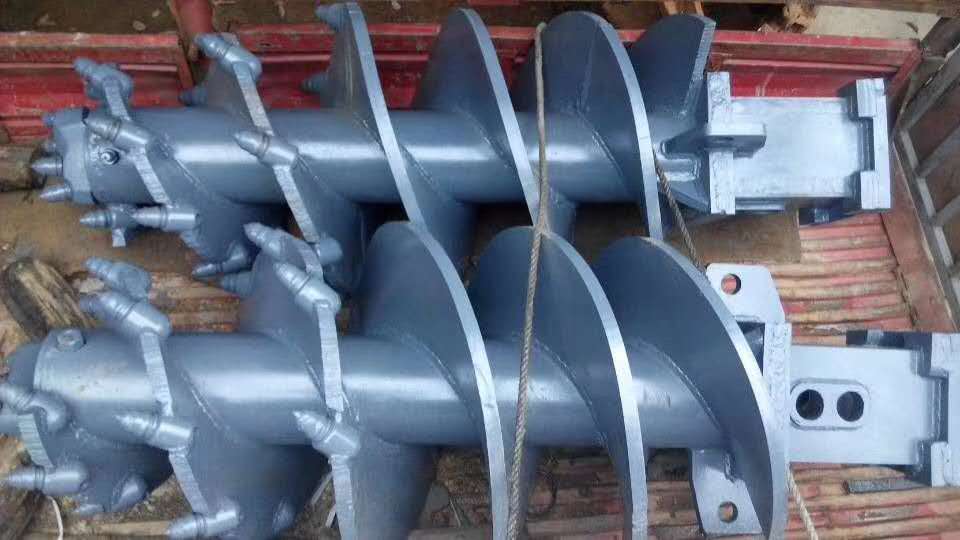

Σε εξασθενημένο βράχο ή σκληρό βραχώδες υπόστρωμα, είναι απαραίτητοι ενισχυμένοι βραχοτρύπανοι με ενισχυμένες πτέρυγες και ειδικά δόντια. Στοιχεία της βιομηχανίας δείχνουν ότι οι διάμετροι βραχοτρυπάνων για μαλακά εδάφη κυμαίνονται συνήθως από 4 έως 8 ίντσες, ενώ για εφαρμογές σε σκληρό βράχο απαιτούνται βραχοτρύπανα διαμέτρου 12 έως 36 ιντσών, υποστηριζόμενα από υψηλή υδραυλική ισχύ. Για προφίλ εδάφους με μεικτή σύνθεση, τα συστήματα γρήγορης αλλαγής επιτρέπουν την ταχεία προσαρμογή χωρίς εκτεταμένες παύσεις λειτουργίας.

Δόντια για Έδαφος έναντι Δοντιών για Βράχο – Απόδοση και Διάρκεια Ζωής

Τα δόντια για έδαφος είναι εξαρτήματα από χυτοσίδηρο με οξείες κοπτικές άκρες, βελτιστοποιημένα για χαλαρά ή συνεκτικά εδάφη· κόβουν καθαρά, αλλά φθείρονται γρήγορα σε απαιτητικούς βραχώδεις σχηματισμούς. Τα δόντια για βράχο ενσωματώνουν ενσωματώματα καρβιδίου του βολφραμίου προσκολλημένα με κραματοσυγκόλληση σε ενισχυμένα σώματα, επιτρέποντας την κατεργασία σκληρών σχηματισμών με τρίψιμο.

Ανεξάρτητες δοκιμές φθοράς δείχνουν ότι τα δόντια για βραχώδες έδαφος υπερβαίνουν κατά 3 έως 5 φορές τα δόντια για εδαφικά στρώματα σε γρανίτη ή βασάλτη—διατηρώντας αποτελεσματική κοπή για περισσότερο από 100 μέτρα, σε αντίθεση με τα 20–30 μέτρα των τυπικών εδαφικών δοντιών. Ωστόσο, τα δόντια για βραχώδες έδαφος παράγουν περισσότερη θερμότητα και απαιτούν επαρκή ροή νερού για να αποφευχθεί η απώλεια των ενσωματωμάτων. Τα εδαφικά δόντια λειτουργούν αποτελεσματικά σε σχηματισμούς με ασυνεχή θλιπτική αντοχή (UCS) κάτω των 10 MPa· τα δόντια για βραχώδες έδαφος καθίστανται απαραίτητα για UCS πάνω από 25 MPa. Για μεταβατικό έδαφος, τα δόντια τύπου βλήματος προσφέρουν μια ισορροπημένη συμβιβαστική λύση. Η προληπτική παρακολούθηση και η εγκαίρως πραγματοποιούμενη αντικατάσταση—πριν από την εμφάνιση κρίσιμης φθοράς—βοηθούν στην αποφυγή ακριβών περιόδων αδράνειας και διατηρούν την ποιότητα των στύλων.

CFA έναντι κοίλου στελέχους (Hollow Stem Auger) – Επιλογή της κατάλληλης μεθόδου

Για τους πασσάλους που κατασκευάζονται επιτόπου, η επιλογή μεταξύ συνεχούς πτερυγωτού τρυπανιού (CFA) και κοίλου στελέχους (Hollow Stem Auger) επηρεάζει σημαντικά την απαιτούμενη ροπή, τη διαχείριση των αποβλήτων και την ποιότητα της τοποθέτησης του σκυροδέματος.

CFA – Συνεχής Ελικοειδής Ανάδευση
Η διάτρηση CFA χρησιμοποιεί τις ελικοειδείς πτέρυγες της ελίκας για να μεταφέρει προς τα επάνω τα υλικά απόσυρσης, δημιουργώντας ένα σταθεροποιητικό «πώμα» εδάφους εντός της τρύπας. Η ροπή κινείται από τη διατμητική αντίσταση του εδάφους και τη διάμετρο της ελίκας· για παράδειγμα, περίπου 150 kNm είναι τυπική τιμή για ελίκα διαμέτρου 900 mm σε πυκνές άμμους. Τα υλικά απόσυρσης εμφανίζονται συνεχώς στο στόμιο, επομένως απαιτείται συντονισμένη αφαίρεσή τους. Στο στόχο βάθος, το σκυρόδεμα ή το γράουτ πιέζονται μέσω του κοίλου στελέχους καθώς η ελίκα ανασύρεται, εκτοξεύοντας νερό και υπολείμματα για τη δημιουργία ενός συνεχούς, υψηλής ακεραιότητας κορμού—εφόσον ο ρυθμός ανάσυρσης ταιριάζει ακριβώς με τη ροή του γράουτ.

Η μέθοδος CFA διακρίνεται όπου η σταθερότητα της τρύπας και η εντατική ενέσιμη εφαρμογή γράουτ είναι κρίσιμες—ειδικά σε ασταθή ή μεταβλητά στρώματα.

Κοίλο στέλεχος (Hollow Stem Auger)
Οι κοφτήρες με κοίλο στέλεχος εξάγουν το έδαφος μέσω ενός κεντρικού σωλήνα, ελιμινώνοντας την τριβή των αποβλήτων που προκαλείται από τις πτερύγες. Αυτή η μέθοδος κοπής και δειγματοληψίας μειώνει τη ροπή κατά περίπου 30% σε σύγκριση με τη μέθοδο CFA σε συνεκτικά εδάφη. Τα απόβλητα εξέρχονται καθαρά μέσω του εσωτερικού σωλήνα, απλοποιώντας την περιέληψή τους. Στη συνέχεια, η γρανάζα πλημμυρίζεται κάτω από το κοίλο στέλεχος μετά την αφαίρεση του πυρήνα — ωστόσο, η μη υποστηριζόμενη οπή ενδέχεται να καταρρεύσει σε χαλαρά ή κορεσμένα εδάφη, με πιθανή υπονόμευση της συνέχειας της γρανάζας και της ακεραιότητας της στύλος.

Οι κοφτήρες με κοίλο στέλεχος είναι κατάλληλοι για μαλακά, συνεκτικά εδάφη, όπου η χαμηλότερη ροπή και ο κεντρικός έλεγχος των αποβλήτων αποτελούν προτεραιότητες. Η αυστηρή τήρηση ελεγχόμενων διαδικασιών πλημμύρισης είναι απαραίτητη για τη διατήρηση της ποιότητας των στύλων.

Ευθυγράμμιση των προδιαγραφών του κοφτήρα με τις απαιτήσεις του έργου και τους περιορισμούς του εξοπλισμού

Το βάθος του έργου, η απαιτούμενη διάμετρος των πασσάλων και οι απαιτήσεις φέρουσας ικανότητας καθορίζουν απευθείας τη γεωμετρία του αναδευτήρα, την κλίση των πτερυγίων και τη συμβατότητα με το Kelly bar της μηχανής διάτρησης. Αναλύσεις της βιομηχανίας συνδέουν την αντιστοίχιση των προδιαγραφών του αναδευτήρα με περίπου 30% των καθυστερήσεων στις εργασίες θεμελίωσης με πάσσαλους—συχνά λόγω υπερβολικά μεγάλων κεφαλών που προκαλούν κατάρρευση της τρύπας διάτρησης ή υπερβολικά μικρών εργαλείων που απαιτούν πολλαπλές διελεύσεις.

Για βάθη μικρότερα των 6 ft, οι τυπικοί αναδευτήρες με πτερύγια (διαμέτρου 12–24 in) είναι συνήθως επαρκείς. Για μεγαλύτερα βάθη, οι επεκτάσιμοι αναδευτήρες με ακροδάκτυλα καρβιδίου βελτιώνουν την απόσυρση της εκσκαφής και τη δομική αντοχή. Μεγαλύτερες διάμετροι αυξάνουν τις απαιτήσεις ροπής και απαιτούν ευρύτερα πτερύγια και ενισχυμένους κεντρικούς άξονες για να αντέχουν τις υψηλότερες τάσεις φέρουσας ικανότητας.

Η γωνία πτήσης της πτερύγιος — η γωνία έλικας — πρέπει επίσης να ρυθμιστεί: πιο απότομες γωνίες επιταχύνουν τη μεταφορά του εξορύσσματος, κάτι που είναι κρίσιμο σε βαθιές ή συνεκτικές εδαφικές συνθήκες· πιο αμβλείες γωνίες υποστηρίζουν ελεγχόμενη, χαμηλής διαταραχής κοπή σε κοκκώδη υλικά.

Εξίσου σημαντική είναι η συμβατότητα με την κελλυ-ράβδο: η ονομαστική ροπή στρέψης και η περιστροφική ταχύτητα της πτερύγιος πρέπει να συμφωνούν με την υδραυλική ισχύ της μηχανής, προκειμένου να αποφευχθεί υπερφόρτωση ή αναποτελεσματικότητα. Οι προσαρμογείς μπορούν να καλύψουν μικρές αντιστοιχίες, αλλά πρέπει να χρησιμοποιούνται αυστηρά σύμφωνα με τις οδηγίες του κατασκευαστή για να διασφαλιστούν η ασφάλεια και η απόδοση.

Βελτιστοποίηση των παραμέτρων εγκατάστασης – Επίτευξη ποιοτικής εκτέλεσης πασσάλων

Η επίτευξη συνεκτικής ακεραιότητας των πασσάλων ξεκινά από την εξόρυξη — όχι από την τοποθέτηση του σκυροδέματος — και εξαρτάται από τον ακριβή έλεγχο των παραμέτρων εγκατάστασης. Η περιστροφική ταχύτητα, η δύναμη προώθησης και ο ρυθμός εισόδου πρέπει να ρυθμίζονται συνεχώς με βάση την πραγματική χρονική ανταπόκριση του εδάφους.

Στόχος είναι η σταθερή, ελεγχόμενη προώθηση—χωρίς υπερβολική εξόρυξη ούτε υπερβολική διατάραξη του περιβάλλοντος εδάφους. Η υπερβολική περιστροφή σε χαλαρές άμμους μπορεί να προκαλέσει κατάρρευση της σκάφης· η ανεπαρκής πίεση προώθησης σε πυκνούς αργιλικούς σχηματισμούς επιβραδύνει την πρόοδο και προκαλεί υπερθέρμανση του εργαλείου.

Οι ενδείξεις πίεσης υδραυλικού συστήματος και ροπής παρέχουν άμεσους δείκτες: μια αιφνίδια αύξηση συχνά υποδηλώνει μετάβαση σε διαφορετικό στρώμα, γεγονός που απαιτεί μείωση του ρυθμού διείσδυσης και ενδεχομένως επιβράδυνση της περιστροφής για προστασία της κοπτικής διάταξης. Οι χειριστές πρέπει επίσης να αποφεύγουν την «υπερβολική ανύψωση των υλικών»—δηλαδή την επιθετική ανύψωση των εξορυκτικών υλικών—που μπορεί να δημιουργήσει κενά και να αδυναμίσει την αργότερη ενσωμάτωση του τσιμεντοκονιάματος.

Η κατακόρυφη στοίχιση είναι εξίσου κρίσιμη. Αποκλίσεις μόλις 1–2% σε βαθιές πασσάλους προκαλούν εκκεντρική φόρτιση και μειώνουν τη δομική αντοχή. Η χρήση ενός σημειωτή ή ενός ψηφιακού κλινομέτρου για τον έλεγχο της κατακόρυφης στοίχισης σε τακτά διαστήματα — και η ρύθμιση της κλίσης του μαστού κατά τη διάνοιξη — διασφαλίζει τη συμμόρφωση με τις συνήθεις ανοχές (π.χ. 1:100). Τέλος, η εξαγωγή της σπείρας κατά την αφαίρεση των υλικών πρέπει να ρυθμίζεται προσεκτικά· η υπερβολικά γρήγορη ανάσυρσή της δημιουργεί αρνητική πίεση που ασταθοποιεί τα τοιχώματα της οπής.

Εξασφάλιση Ποιότητας – Τι να αναζητήσετε σε έναν προμηθευτή σπειρών

Συνεργασία στον τομέα της Μηχανικής – Τι Προσφέρει η G-Honor Games

Για να επιτευχθεί συνεκτική και αποτελεσματική απόδοση κατά τη διάτρηση σε διαφορετικούς τύπους εδάφους, απαιτείται περισσότερο από η απλή επιλογή μιας σπειροειδούς μύτης από κατάλογο· απαιτείται ένας συνεργάτης κατασκευής που κατανοεί τη μηχανική των εδαφών, τη γεωμετρία των σπειροειδών μυτών και την αξιοπιστία στο πεδίο. G-Honor Games εφαρμόζει αυτήν την ενσωματωμένη προσέγγιση στην κατασκευή μύλων για γεώτρηση. Οι μύλοι μας είναι μηχανολογικά σχεδιασμένοι με σχήματα πτερυγίων που είναι εξειδικευμένα για συγκεκριμένους τύπους εδάφους — από συνεχή πτερύγια με μικρή κλίση για αργιλώδη εδάφη έως ενισχυμένους μύλους για βράχους με δόντια επικαλυμμένα με καρβίδιο για σκληρό βραχώδες υπόστρωμα. Οι διαδικασίες συγκόλλησής μας ακολουθούν τα πρότυπα AWS D1.1, με σχέδια αυλακιών πλήρους διείσδυσης και τεκμηριωμένον έλεγχο ποιότητας για κάθε μονάδα. Η μηχανική ομάδα μας συνεργάζεται απευθείας με εταιρείες θεμελιώσεων για να εξασφαλίσει ότι η διάμετρος του μύλου, η κλίση των πτερυγίων και η διάταξη των δοντιών αντιστοιχούν ακριβώς στις εκθέσεις εδαφικής μελέτης και στις προδιαγραφές των γεωτρύπανων του συγκεκριμένου έργου. Για τους εργολάβους γεώτρησης και τους μηχανικούς θεμελιώσεων, αυτό μεταφράζεται σε ταχύτερη διείσδυση, συνεπή ποιότητα των γεωτρημάτων και χαμηλότερο κόστος ανά μπαστούνι.

Συχνές Ερωτήσεις

Ε: Ποιούς παράγοντες πρέπει να λάβω υπόψη κατά την επιλογή μύλου για γεώτρηση;
Α: Οι βασικοί παράγοντες περιλαμβάνουν τον τύπο του εδάφους (UCS, απόσβεση), το βάθος του έργου, την απαιτούμενη διάμετρο του μπαστουνιού και την υδραυλική ισχύ του γεωτρύπανου. Μια αντιστοίχιση που δεν είναι κατάλληλη μπορεί να μειώσει την απόδοση έως και κατά 40%.

Ε: Ποια είναι η διαφορά μεταξύ δοντιών για εδάφη και δοντιών για βράχους;
Α: Τα δόντια για εδάφη κατασκευάζονται από χυτοσίδηρο και χρησιμοποιούνται σε χαλαρά ή συνεκτικά εδάφη (UCS <10 MPa). Τα δόντια για βράχους διαθέτουν ενσωματωμένα στοιχεία καρβιδίου του βολφραμίου για απαιτητικούς βράχους (UCS >25 MPa) και διαρκούν 3–5 φορές περισσότερο σε γρανίτη.

Ε: Πότε πρέπει να επιλέξω τη μέθοδο CFA αντί για την κοίλη μύτα τρυπανιού;
Α: Η μέθοδος CFA προτιμάται σε ασταθή ή μεταβλητά στρώματα, όπου η σταθερότητα της τρύπας και η εντατική εγχύσιμη ενίσχυση είναι κρίσιμες. Οι κοίλες μύτες τρυπανιού είναι κατάλληλες για μαλακά, συνεκτικά εδάφη, όπου προτεραιότητα έχουν η χαμηλότερη ροπή και η καθαρή αφαίρεση των υλικών.

Ε: Πώς επηρεάζει η κλίση της πτερύγας την απόδοση της διάτρησης;
Α: Μεγαλύτερη κλίση επιταχύνει τη μεταφορά των υλικών—κάτι σημαντικό σε βαθιές ή συνεκτικές γεωλογικές συνθήκες. Μικρότερη κλίση παρέχει ελεγχόμενη κοπή με ελάχιστη διατάραξη σε κοκκώδη υλικά.

Ε: Ποια είναι η σημασία της συμβατότητας με τη ράβδο Kelly;
Α: Η ονομαστική ροπή και η ταχύτητα περιστροφής του τρυπανιού πρέπει να συμβαδίζουν με την υδραυλική ισχύ της μηχανής. Η ασυμβατότητα προκαλεί υπερφόρτωση, αναποτελεσματικότητα ή κινδύνους ασφαλείας—οι προσαρμογείς πρέπει να χρησιμοποιούνται μόνο σύμφωνα με τις οδηγίες του κατασκευαστή.

Ε: Ποια ανοχή πρέπει να διατηρήσω για την κατακόρυφη στοίχιση;
Α: Η τυπική ανοχή είναι 1:100 (1% απόκλιση). Η υπέρβαση του 1–2% κατά βάθος προκαλεί εκκεντρική φόρτιση και μειώνει τη δομική αντοχή της πασσάλου.
