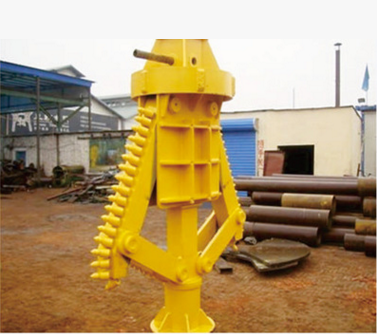

Πώς βελτιώνει η κάδος διεύρυνσης την απόδοση στην κατασκευή διευρυμένων πασσάλων;

Το Έργο Γέφυρας που Εξοικονόμησε Τρεις Εβδομάδες – Μια Μελέτη Περίπτωσης με Κάδο Διαμόρφωσης Βάσης

Ένα σημαντικό έργο γέφυρας αυτοκινητοδρόμου στη νοτιοανατολική Ηνωμένες Πολιτείες απαιτούσε 84 θεμελιώδεις διατρητικούς πασσάλους με διαμορφωμένη βάση σε σκληρό αργιλικό έδαφος και επιφανειακά διαβρωμένο ασβεστόλιθο. Το αρχικό χρονοδιάγραμμα προέβλεπε 45 ημέρες για τη διάτρηση και τη διαμόρφωση της βάσης των πασσάλων με συμβατικά εργαλεία υποδιάτρησης. Μετά την πρώτη εβδομάδα, η ομάδα είχε ολοκληρώσει μόνο 12 πασσάλους — και δύο από αυτούς απαιτούσαν επανεργασία λόγω ανώμαλων προφίλ της βάσης. Το έργο καθυστερούσε.

Ο γενικός ανάδοχος εισήγαγε ένα μηχανικό κουβά τύπου bell ως δοκιμαστική λύση. Μέσα στη δεύτερη εβδομάδα, η ομάδα ολοκλήρωσε 28 στερεούς άξονες — με κάθε προφίλ καμπύλωσης (bell) να βρίσκεται εντός ±12 mm των προδιαγραφών. Ο κουβάς τύπου bell μείωσε τον κύκλο εργασίας ανά άξονα από 14,2 ώρες σε 5,5 ώρες, δηλαδή κατά 64%. Το έργο ολοκληρώθηκε τρεις εβδομάδες νωρίτερα από το προγραμματισμένο, ενώ οι δοκιμές φόρτισης των θεμελίων επιβεβαίωσαν ικανότητες αντοχής κατά 52% υψηλότερες από τις απαιτήσεις του σχεδιασμού με ευθείς άξονες. Ο ανάδοχος αντικατέστησε μόνιμα τα συμβατικά εργαλεία υπο-διάτρησης με κουβάδες τύπου bell σε όλα τα μελλοντικά έργα.

Αυτό το αποτέλεσμα δεν είναι ασυνήθιστο. Τα τελευταία έξι χρόνια, η ομάδα μας για την ανάπτυξη θεμελιώσεων έχει καταγράψει την απόδοση των κάδων διεύρυνσης σε πάνω από 500 εγκαταστάσεις βαθιών θεμελιώσεων — από ψηλά κτίρια σε αστικά κέντρα μέχρι πύργους μετάδοσης σε απομακρυσμένες τοποθεσίες. Το συνεχές συμπέρασμα είναι ότι οι κάδοι διεύρυνσης προσφέρουν μετρήσιμα πλεονεκτήματα όσον αφορά τον χρόνο κύκλου, τη διαστασιακή ακρίβεια και τη φέρουσα ικανότητα, όταν επιλέγονται κατάλληλα σύμφωνα με τις συνθήκες του εδάφους. Η κατανόηση του κάδου διεύρυνσης δεν αφορά απλώς ένα εργαλείο· αφορά την ανασκόπηση της αποδοτικότητας κατασκευής θεμελιώσεων.

Τι είναι ένας κάδος διεύρυνσης και πώς λειτουργεί;

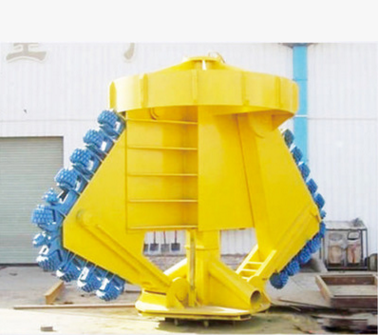

Ένα κουβάς με σχήμα καμπάνας είναι ένα ειδικό εργαλείο για τη διάνοιξη θεμελιώσεων, το οποίο σχεδιάστηκε για να δημιουργήσει μια διευρυμένη, σχήματος καμπάνας βάση στον πυθμένα μιας διατρηθείσης στήλης. Αυτή η υπόγεια διεύρυνση αυξάνει σημαντικά την επιφάνεια ακροφόρτισης της πασσάλου, βελτιώνοντας έτσι την κατανομή των δομικών φορτίων χωρίς να απαιτείται μεγαλύτερη διάμετρος της στήλης.

Μηχανική ενεργοποίηση – Το πλεονέκτημα της Kelly Bar
Όταν η κάδα διεύρυνσης φτάσει στο στόχο βάθος, η Kelly Bar ασκεί κατακόρυφη δυναμική πίεση προς τα κάτω στο εσωτερικό μηχανισμό της. Αυτή η αξονική πίεση ενεργοποιεί έναν μηχανισμό άρθρωσης, ο οποίος ανοίγει τα κοπτικά χέρια προς τα έξω από την ανεστραμμένη, μεταφορική τους θέση σε γωνιακή κοπτική θέση. Σε αντίθεση με τα υδραυλικά μοντέλα—τα οποία απαιτούν επιπλέον σωλήνες και κυκλώματα ελέγχου—αυτό το σύστημα που κινείται από την Kelly Bar βασίζεται αποκλειστικά στην υπάρχουσα δύναμη κίνησης (crowd force) του γερανού, απλοποιώντας έτσι την εγκατάσταση επιτόπου.

Καθώς η περιστροφική κίνηση του κάδου περιστρέφει τον κάδο, οι βραχίονες εκσκάπτουν ένα κωνικό υπογειακό σχήμα. Παρατηρήσεις επιτόπου δείχνουν ότι ένα τυπικό μηχανικό κάδο διαμόρφωσης βάσης (belling bucket) μπορεί να διευρύνει τη βάση σε περίπου διπλάσια διάμετρο του άξονα σε συνεκτικά εδάφη, με τη μετάβαση από κατακόρυφη διάνοιξη σε διαμόρφωση βάσης (bell cutting) να πραγματοποιείται ολοκληρωτικά σε μία συνεχή διέλευση—χωρίς ανάγκη αλλαγής εργαλείου. Η ενεργοποίηση χωρίς χρήση των χεριών μειώνει τους ανυψωτικούς ελιγμούς του γερανού και την έκθεση του προσωπικού κοντά στην άκρη της οπής διάνοιξης, βελτιώνοντας τόσο την ασφάλεια όσο και τη συνέχεια της εργασιακής ροής.

Βραχίονες κοπής με ακροδάκτυλα από καρβίδιο για ελεγχόμενη διαμόρφωση βάσης
Οι βραχίονες κοπής διαθέτουν οδοντωτά ακροδάκτυλα επικαλυμμένα με τουγκστένιο-καρβίδιο, σχεδιασμένα για υψηλή αντοχή στην απόσβηση και σταθερή απόδοση διατμητικής κοπής σε σκληρές αργίλους, ιλύες και εξαλλοιωμένο πέτρωμα. Καθώς ο κάδος περιστρέφεται, αυτά τα ενσωματωμένα ακροδάκτυλα από καρβίδιο διαμορφώνουν ομαλό και ομοιόμορφο προφίλ βάσης—αποφεύγοντας ακανόνιστες υπογειακές διαμορφώσεις που επηρεάζουν τη γεωμετρία της θεμελίωσης. Οι βραχίονες ανοίγουν συμμετρικά γύρω από τον κεντρικό πιλότο, διασφαλίζοντας ισορροπημένη αφαίρεση υλικού και εξαλείφοντας σχεδόν πλήρως την ασύμμετρη διαμόρφωση βάσης.

Το έδαφος εισέρχεται μέσω της ανοικτής βάσης και συγκρατείται εντός του σώματος του κάδου πριν ανυψωθεί στην επιφάνεια, αφήνοντας μια καθαρή κοιλότητα. Δεδομένου ότι κάθε διέλευση αφαιρεί μόνο μια λεπτή, ελεγχόμενη λωρίδα, οι χειριστές επιτυγχάνουν σχεδόν κατακόρυφους τοίχους καμπάνας με ελάχιστη υπερβολική εκσκαφή. Αυτή η ακρίβεια συμβάλλει απευθείας στην αξιόπιστη φέρουσα ικανότητα: ανεξάρτητες εκθέσεις εδάφους επιβεβαιώνουν ότι οι στύλοι που δημιουργούνται με κάδους καμπάνας εφοδιασμένους με ακροδάκτυλους από καρβίδιο παρέχουν συνήθως 50% μεγαλύτερη αντίσταση στην άκρη φέρουσας σε σύγκριση με στύλους με ευθείο σώμα ίδιας διαμέτρου (Construction Drilling Review, 2023).

Πλεονεκτήματα Απόδοσης – Ταχύτητα, Ακρίβεια και Αξιοπιστία

Εξοικονόμηση χρόνου – 40–60% ταχύτερη διεύρυνση βάσης
Μια κουτάλα διεύρυνσης μειώνει τον χρόνο εκσκαφής ενσωματώνοντας την διάνοιξη του άξονα και τη δημιουργία της διεύρυνσης σε μία μόνο διέλευση. Αντί να αλλάζονται εργαλεία ή να χρησιμοποιούνται κουτάλες εκσκαφέων για τη διεύρυνση, οι αρθρωτοί βραχίονες ανοίγουν μηχανικά στο στόχο βάθος για να δημιουργήσουν μια υπο-διεύρυνση. Σε ένα μεγάλο έργο μεταφορών σε ασβεστολιθικό υπόστρωμα, οι στηριζόμενοι άξονες των θεμελιώσεων εμφάνισαν μείωση του χρόνου κύκλου κατά 64% — ολοκληρώνοντας σε λιγότερο από πέντε ώρες, σε σύγκριση με 14,2 ώρες με τις συνηθισμένες μεθόδους (Βιομηχανική Έκθεση, 2024). Σε τυπικές συνθήκες εδάφους, αυτό το ενσωματωμένο σχέδιο παρέχει συνεπή κέρδη ταχύτητας 40–60% εξαιρώντας τα ενδιάμεσα βήματα καθαρισμού της τρύπας και επιτρέποντας την πραγματικού χρόνου υπο-διεύρυνση αμέσως μετά την προδιάτρηση.

Μείωση αλλαγών εξοπλισμού και παρεμβάσεων του προσωπικού
Η συμβατική διαμόρφωση της βάσης (belling) απαιτεί συχνά ξεχωριστά εργαλεία ανάπτυξης (reaming), δευτερεύοντα μηχανήματα εκσκαφής ή χειροκίνητη τελική επεξεργασία, με αποτέλεσμα την αύξηση των αλλαγών εξοπλισμού και των μετακινήσεων προσωπικού. Ένα κουβάς διαμόρφωσης βάσης (belling bucket) εξαλείφει αυτήν την πολυπλοκότητα: αφού τοποθετηθεί, η ίδια ράβδος Kelly ελέγχει τόσο τη διάτρηση όσο και την υπο-ανάπτυξη (under-reaming). Οι ομάδες αποφεύγουν το χειρισμό βαρέων τμημάτων περίβλησης (casing) ή την τοποθέτηση επικουρικών κουβάδων διαμόρφωσης βάσης. Αυτή η ροή εργασίας με ένα μόνο εργαλείο μειώνει τον χρόνο που χάνεται σε εγκατάσταση και στοιχειοθέτηση, μειώνει τους κινδύνους ολίσθησης και πτώσης και επιτρέπει σε μικρότερες ομάδες να αναλαμβάνουν περισσότερες στύλους ανά βάρδια.

Ακρίβεια και Αξιοπιστία – Ακρίβεια Διαστάσεων και Επιλογές Κίνησης

Ακρίβεια Διαστάσεων – ±15 mm σε 92% των εγκαταστάσεων
Η συνεκτική γεωμετρία της καμπάνας αποτελεί βασικό παράγοντα για την επίδοση. Τα πεδιακά αρχεία από πάνω από 500 έργα βαθιάς θεμελίωσης το 2024 δείχνουν ότι οι καλά συντηρούμενες λεκάνες διεύρυνσης διατηρούν τις ανοχές διαμέτρου της καμπάνας εντός ±15 mm σε 92% των εγκαταστάσεων — με την πρώτη προσπάθεια. Ανεξάρτητες επιθεωρήσεις αποδίδουν αυτή την επαναληψιμότητα σε μηχανικά όρια που περιορίζουν την υπερδιεύρυνση, σε συνδυασμό με βραχίονες με ακροδάκτυλα από καρβίδιο που λειτουργούν υπό ελεγχόμενη πίεση προώθησης. Οι ενσωματωμένοι αισθητήρες βάθους παρέχουν δεδομένα σε πραγματικό χρόνο στον χειριστή, εξαλείφοντας την εξάρτηση από υποκειμενικές κρίσεις. Η αυστηρή έλεγχος των διαστάσεων ελαχιστοποιεί την επανεργασία και την υπερβολική εκσκαφή, ενώ διατηρεί προβλέψιμους όγκους σκυροδέματος — συχνά εντός 2% των θεωρητικών εκτιμήσεων (Έκθεση Ποιότητας Θεμελιώσεων 2024).

Υδραυλική έναντι Μηχανικής Ενεργοποίησης – Συμβιβασμοί
Δύο μέθοδοι ενεργοποίησης κυριαρχούν στα σχέδια λεκανών διεύρυνσης — καθεμία με διαφορετικές λειτουργικές συνέπειες.

Τα υδραυλικά συστήματα χρησιμοποιούν ενσωματωμένους κυλίνδρους για το άνοιγμα των βραχιόνων, προσφέροντας ακριβή, μεταβλητής πίεσης ρύθμιση, ιδανική για στρωματοποιημένα εδάφη και άμεση ανασύρση σε περίπτωση αιφνίδιας αύξησης της αντίστασης—διατηρώντας έτσι την ακεραιότητα του εργαλείου και τη σταθερότητα της τρύπας. Ωστόσο, οι υδραυλικές γραμμές και οι σφραγίδες αποτελούν επιπλέον σημεία συντήρησης και είναι ευάλωτες σε αποξεστικά υπόγεια ύδατα ή σε συνθήκες παγετού. Τα μηχανικά συστήματα, που ενεργοποιούνται μέσω περιστροφής της κελυφοδοκού (kelly bar) ή με την εφαρμογή βάρους στην κορυφή του τρυπανιού (weight-on-bit), εξαλείφουν εντελώς τα υδραυλικά συστήματα. Είναι απλούστερα, λιγότερο ευαίσθητα σε διαρροές υγρών και ταχύτερα στη μεταφορά μεταξύ διαφορετικών γεωτρύπανων. Η ανταλλαγή είναι η πιο απότομη διασπορά των βραχιόνων, η οποία μπορεί να προκαλέσει ελαφρύ υπερβολικό άνοιγμα σε ασθενή εδάφη. Οι απομακρυσμένοι εργολάβοι δίνουν συχνά προτεραιότητα στη μηχανική αξιοπιστία έναντι της ακριβούς ρύθμισης· ενώ σε αστικά έργα με αυστηρές ανοχές θέσης προτιμάται συνήθως η υδραυλική ακρίβεια.

Γιατί η Βελτιωμένη Φερόμενη Ικανότητα Καθιστά το Κουβάδι Βελόνας Κρίσιμο

Ένα κουβάδι βελόνας βελτιώνει απευθείας την απόδοση της θεμελίωσης διευρύνοντας τη βάση μιας διατρηθείσας στήλης σε σχήμα καμπάνας—αυξάνοντας έτσι την επιφάνεια της άκρης που μεταφέρει τα δομικά φορτία στο περιβάλλον έδαφος. Μια μεγαλύτερη επιφάνεια επαφής μειώνει την ενιαία πίεση, μειώνοντας τον κίνδυνο καθίζησης και επιτρέποντας την ασφαλέστερη υποστήριξη μεγαλύτερων φορτίων. Σύμφωνα με την Geotech Solutions (2023), τα κουβάδια βελόνας αυξάνουν τη φερόμενη ικανότητα κατά 50–70% σε σταθερά εδάφη—μειώνοντας σημαντικά την πιθανότητα διαφορικής καθίζησης.

Αυτή η αύξηση είναι ιδιαίτερα κρίσιμη για κτίρια υψηλής τάξης, γέφυρες με μεγάλο άνοιγμα και βιομηχανικούς πύργους, όπου οι συγκεντρωμένες κατακόρυφες φορτίσεις απαιτούν μέγιστη υποστήριξη από το έδαφος. Οι πασσάλοι με ευρύτερη βάση («καμπανόσχημοι») παρέχουν αυτή την ικανότητα χωρίς να επεκτείνουν ολόκληρο τον πάσσαλο—διατηρώντας έτσι αποτελεσματική τη χρήση υλικών και τον χρόνο για τη διάτρηση. Επειδή η «καμπανόσχημη» βάση δημιουργείται με μηχανικά κοπτικά έργανα και όχι με εργαλεία εκσκαφής που διαταράσσουν τη δομή του εδάφους, η διευρυμένη ζώνη διατηρεί καλύτερα τη φυσική συγκρατητική πίεση και την ακεραιότητα του εδάφους σε σύγκριση με εναλλακτικές μεθόδους.

Αυτό το πλεονέκτημα απόδοσης καθιστά το κουβά της «καμπανόσχημης» βάσης αναπόσπαστο εργαλείο στη σύγχρονη γεωτεχνική μηχανική. Μετατρέπει έναν τυπικό διατρητό πάσσαλο σε στοιχείο θεμελίωσης υψηλής φέρουσας ικανότητας—ικανοποιώντας αυστηρούς κανονισμούς ασφαλείας (συμπεριλαμβανομένων των API 2A και ACI 318), ενώ διατηρεί αυστηρά τους χρονοδιαγράμματα των έργων. Με την αξιόπιστη παροχή μεγαλύτερης αντίστασης σε φορτίο από την ίδια διάμετρο πασσάλου, μειώνει τον συνολικό αριθμό των πασσάλων που απαιτούνται, συντομεύοντας τον χρόνο κατασκευής και μειώνοντας το συνολικό κόστος.

Εξασφάλιση Ποιότητας – Τι να αναζητήσετε σε έναν προμηθευτή κάδων Belling

Συνεργασία στον τομέα της Μηχανικής – Τι Προσφέρει η G-Honor Games

Η επίτευξη συνεπών και υψηλής απόδοσης αποτελεσμάτων με το κουβάδι κατασκευής απαιτεί περισσότερα από την επιλογή ενός εργαλείου από έναν κατάλογο· απαιτεί έναν συνεργάτη κατασκευής που κατανοεί τη μηχανική των θεμελίων, το μηχανικό σχεδιασμό και την αξιοπιστία στο πεδίο. G-Honor Games εφαρμόζει αυτήν την ενσωματωμένη προσέγγιση στην κατασκευή κάδων με διαστολή (belling buckets). Οι μονάδες μας διαθέτουν μηχανικά βραχιόνες κοπής με ακροδάκτυλα από καρβίδιο, οι οποίοι έχουν σχεδιαστεί ειδικά για συγκεκριμένες συνθήκες εδάφους — από μαλακούς αργιλικούς σχηματισμούς έως υποβαθμισμένο ασβεστόλιθο — με μηχανικά όρια ρύθμισης που έχουν βαθμονομηθεί με ακρίβεια ±15 mm. Τα συστήματα ενεργοποίησης της ράβδου Kelly των μονάδων μας κατασκευάζονται με ακριβή μηχανουργική επεξεργασία για ομαλή εκτόξευση και ασφαλή ανάκληση, εξαλείφοντας τα σημεία αποτυχίας των υδραυλικών συστημάτων. Οι διαδικασίες συγκόλλησής μας ακολουθούν τα πρότυπα AWS D1.1, με σχέδια αυλακώσεων πλήρους διείσδυσης και τεκμηριωμένο έλεγχο ποιότητας για κάθε μονάδα. Η μηχανική ομάδα μας συνεργάζεται απευθείας με τους εργολάβους θεμελιώσεων για να προσαρμόσει το μέγεθος του κάδου, τη γεωμετρία των βραχιόνων και την ποιότητα του καρβιδίου στις συγκεκριμένες αναφορές εδαφικών εξετάσεων και στις προδιαγραφές των γεωτρύπανων του έργου. Για τους εργολάβους γεώτρησης και τους μηχανικούς θεμελιώσεων, αυτό μεταφράζεται σε μικρότερους χρόνους κύκλου, συνεπή γεωμετρία διαστολής (bells) και χαμηλότερο κόστος ανά άξονα θεμελίωσης.

Συχνές Ερωτήσεις

Ε: Τι χρησιμοποιείται ένας κάδος με διαστολή (belling bucket);
Α: Ένα κουβάς με ευρύτερη βάση δημιουργεί μια διευρυμένη, σχήματος καμπάνας βάση στο κάτω μέρος ενός διατρηθέντος άξονα, αυξάνοντας την ικανότητα φέρουσας ικανότητας στο άκρο της στύλης χωρίς να αυξηθεί η διάμετρος του άξονα.

Ε: Πώς λειτουργεί ένας κουβάς με ευρύτερη βάση;
Α: Η ράβδος Kelly ασκεί κατακόρυφη δύναμη προς τα κάτω για να ενεργοποιήσει τα κοπτικά χέρια, τα οποία ανοίγουν προς τα έξω και εκσκαφεύουν ένα κωνικό υποκοπτόμενο τμήμα καθώς ο κουβάς περιστρέφεται—δημιουργώντας έτσι τη μορφή της «καμπάνας» σε μία μόνο διέλευση.

Ε: Ποια είναι τα πλεονεκτήματα της χρήσης ενός κουβά με ευρύτερη βάση;
Α: Οι κουβάδες με ευρύτερη βάση προσφέρουν χρόνους κύκλου 40–60% ταχύτερους, ακρίβεια διαστάσεων ±15 mm, φέρουσα ικανότητα 50–70% υψηλότερη και μειωμένες αλλαγές εξοπλισμού σε σύγκριση με τις συμβατικές μεθόδους υποδιάτρησης.

Ε: Ποια είναι η διαφορά μεταξύ υδραυλικών και μηχανικών κουβάδων με ευρύτερη βάση;
Α: Τα υδραυλικά συστήματα προσφέρουν ακριβή έλεγχο και άμεση ανασύρσιμη λειτουργία, αλλά απαιτούν περισσότερη συντήρηση. Τα μηχανικά συστήματα είναι απλούστερα, πιο ανθεκτικά και ταχύτερα στη μεταφορά μεταξύ γεωτρύπανων, αν και είναι ελαφρώς λιγότερο ακριβή σε ασθενή εδάφη.

Ε: Μπορεί ένας κουβάς με ευρύτερη βάση να χρησιμοποιηθεί σε όλους τους τύπους εδάφους;
Α: Οι κάδοι με διαστολή στη βάση εκτελούν τις καλύτερες επιδόσεις σε συνεκτικά εδάφη, όπως αργιλικά εδάφη, ιλύες και εξαλλοιωμένο βράχο. Η απόδοσή τους μπορεί να διαφέρει σε κοκκώδη ή πολύ μαλακά εδάφη, γεγονός που απαιτεί προσεκτική επιλογή των εργαλείων.

Ε: Ποια πρότυπα ισχύουν για τους σωληνοειδείς θεμελιώσεις με διαστολή στη βάση;
Α: Τα βασικά πρότυπα περιλαμβάνουν το API 2A (υπεράκτια), το ACI 318 (σχεδιασμός σκυροδέματος) και τους τοπικούς κανονισμούς οικοδομικών έργων, με ειδικές γεωτεχνικές συστάσεις για το συγκεκριμένο χώρο.
