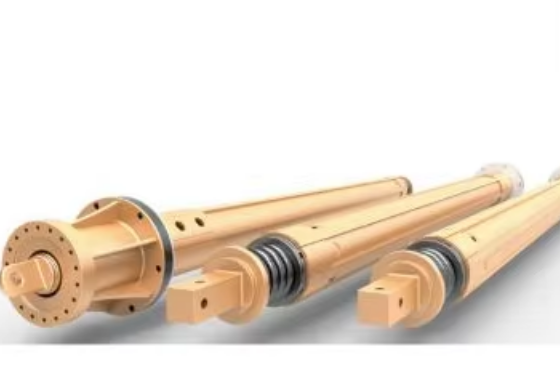

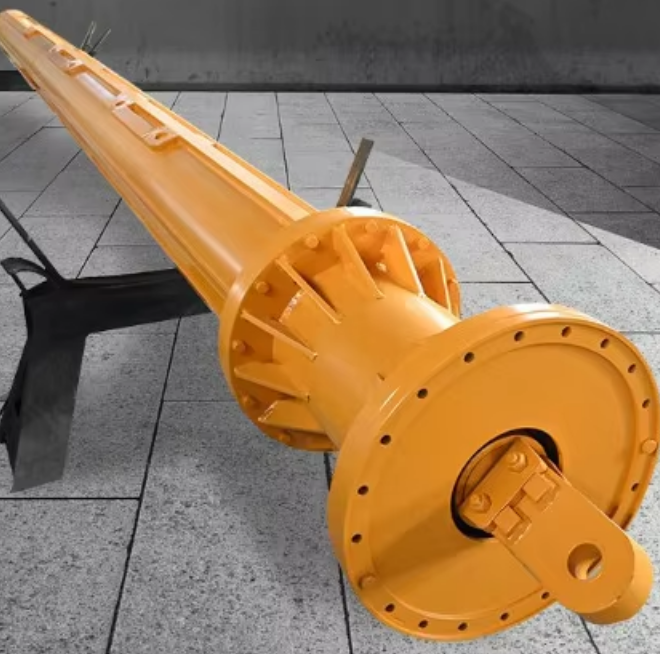

Étalonnage de la longueur de la tige Kelly pour des opérations de forage stables en fondation profonde

POURQUOI Barre Kelly L’étalonnage de la longueur est essentiel pour assurer la stabilité en forage profond

La cascade d’instabilité : comment une longueur inadaptée de la tige Kelly déclenche déformation, flambement et échec du forage

Obtenir le barre Kelly une longueur incorrecte déclenche toute une série de problèmes lors du forage de fondations profondes. Si ces sections télescopiques dépassent leurs limites de conception, notamment au-delà d’environ 45 mètres de profondeur, la déviation latérale s’accentue très rapidement. Ce phénomène s’aggrave à mesure que la tarière exerce une pression accrue contre la résistance du sol. Ce qui suit est une accumulation de contraintes précisément au niveau des jonctions entre sections, provoquant un flambement bien plus précoce que prévu. Des essais grandeur réelle révèlent également un fait intéressant : une erreur de seulement 5 % sur la longueur peut faire augmenter les risques de déflexion d’environ 40 %. Cela se traduit le plus souvent par des outils cassés et des trous effondrés. En fin de compte, ce désordre général conduit à des arrêts complets de l’installation, et personne ne souhaite voir un projet subir de telles pertes financières. Nous avons observé des incidents ayant entraîné des retards opérationnels représentant chacun une perte supérieure à 740 000 dollars.

Principe fondamental : synchronisation des sections télescopiques, de la profondeur de pénétration et du rapport d’élancement structural

Les performances optimales de la tige Kelly dépendent du réglage de trois variables interdépendantes :

• Séquençage des sections télescopiques : Chaque phase d’extension doit maintenir des rapports uniformes entre l’épaisseur de paroi et le diamètre
• Seuils de pénétration en profondeur : La profondeur maximale de forage ne doit pas dépasser 80 % de la charge critique de flambement de la tige
• Elancement (І) : Maintenir І ≤ 120 grâce à des cycles contrôlés de rétraction/extension des sections

Les ingénieurs assurent la stabilité en calculant la charge critique de flambement d’Euler par rapport aux forces de poussée spécifiques au chantier et aux tolérances d’alignement du mât. Par exemple, la synchronisation d’une tige télescopique à 4 sections présentant un élancement І de 90 réduit les pertes d’énergie de 28 % par rapport aux systèmes non calibrés. Cette précision évite le déclenchement intempestif des verrous et garantit une efficacité optimale de la transmission du couple à toutes les phases de forage.

Intégrité du couple et résistance au flambement : Conception de la tige Kelly pour des profondeurs supérieures à 45 mètres

Perte de transmission du couple : Diagnostic de la déflexion latérale et des pertes d’énergie dans les tiges surétendues Kelly Bars

Lorsque les sections de barre Kelly dépassent leur longueur d'extension optimale, une déflexion latérale devient inévitable. Cette flexion redirige l'énergie de rotation loin de la tête de forage, entraînant jusqu'à 40 % de perte de couple à une profondeur de 50 mètres. L'instabilité se manifeste par :

• Usure prématurée aux joints télescopiques
• Harmoniques de vibration dépassant une amplitude de 2,5 mm
• Blocage de la tête de forage dans les sols cohésifs

Conception basée sur la rigidité : calcul de la charge critique de flambement par rapport à la force d'avance et à la tolérance d'alignement du mât

Éviter l'effondrement structurel exige le calcul de la charge critique d'Euler (P _cr = π²EI/L _eff ²) par rapport aux forces opérationnelles. Les paramètres de conception clés comprennent :

L’optimisation de la rigidité nécessite des alliages d’acier à haute résistance (limite élastique ≥ 690 MPa) afin de préserver l’intégrité du trou de forage tout en transmettant un couple de 35 kN·m ou plus à l’extension maximale.

Éléments essentiels d’intégration à la plateforme : adaptation des caractéristiques de la tige carrée aux dimensions du mât, à la course de foule et à la capacité de la treuil

Échecs de compatibilité : désengagement intempestif du verrou mécanique et décalage entre la course d’alimentation et l’extension de la tige carrée sur les installations à haute capacité

Une erreur dans les caractéristiques techniques de la tige carrée peut entraîner de graves problèmes lors du forage de fondations profondes. Si la course d’alimentation devient trop longue par rapport à la capacité de la tige carrée, un risque réel de désengagement soudain du verrou mécanique apparaît sous l’effet du couple généré par la rotation. Cela perturbe l’alignement global du forage, provoquant une déviation de l’outil de plus de 3 degrés. Un autre problème fréquent survient lorsque la capacité du treuil est insuffisante par rapport à la hauteur du mât. Cela crée un décalage entre les courses et les extensions, exerçant des contraintes supplémentaires sur les goupilles de liaison et accélérant notablement l’usure de la structure.

Les installations à haute capacité exigent une synchronisation précise :

• La hauteur du mât doit correspondre à la longueur entièrement déployée de la barre kelly afin d'éviter le flambage.
• La capacité de traction du câble du treuil doit dépasser de 25 % le poids maximal suspendu de la barre.
• La force d’avance doit rester inférieure au rapport critique d’esbellesse des sections télescopiques.
  Négliger ces paramètres risque de provoquer des retards de projet coûtant plus de 740 000 $ US. Vérifiez toujours les diagrammes de charge et les limites de couple avant le déploiement.

FAQ

Pourquoi la calibration de la longueur de la barre kelly est-elle importante ?

La calibration de la longueur de la barre kelly est cruciale pour éviter la déflexion, le flambage et les échecs de forage, phénomènes particulièrement problématiques à des profondeurs supérieures à 45 mètres.

Que se passe-t-il si l’extension de la barre kelly dépasse la longueur optimale ?

Si l’extension de la barre kelly dépasse la longueur optimale, cela peut entraîner une déflexion latérale, une perte de couple et une usure accrue de l’équipement.

Comment un non-respect des barre Kelly spécifications affecte-t-il les opérations de forage ?

Des spécifications non conformes peuvent entraîner un débrayage mécanique du verrou, un désaccord sur la course d’action et provoquer des temps d’arrêt importants ainsi que des coûts opérationnels élevés.
