Основа вашего проекта: ключевая роль обсадной трубы в стабилизации скважин

Фундаментальная роль Обсадная труба в устойчивости и безопасности скважин

Как Обсадная труба Предотвращает обрушение скважин во время буровых операций

Обсадная труба действует как структурный экзоскелет для скважин, противостоящий боковым горным давлениям, которые в среднем составляют 4300–8600 фунтов на квадратный дюйм в сланцевых формациях (Отчет о безопасности бурения 2024). Немедленно облицовывая пробуренные участки, она компенсирует два основных механизма обрушения:

1. Осыпь несцементированного грунта в верхних формациях (глубины 0–500 футов)
2. Набухание глины вызванное взаимодействием бурового раствора на больших глубинах

Кондукторная колонна — первая линия защиты — снижает риск обрушения поверхности на 78% по сравнению с необсаженными скважинами, как показали испытания бурения в арктических вечномерзлых грунтах.

Управление пластовым давлением с помощью эффективной Обсадная труба Использование

Современные конструкции многоколонных обсадных труб создают зоны гидроизоляции, чтобы удерживать пластовые давления, превышающие 15 000 PSI в глубоких коллекторах. Поверхностная обсадная колонна (обычно класса API J55) удерживает 83% притоков газа на мелких глубинах в течение первых 48 часов бурения, согласно данным IADC за 2023 год. Промежуточная обсадная колонна используется при переходе между различными режимами давления:

Этот многослойный подход обеспечивает изоляцию зон и минимизирует риски выбросов в процессе бурения и добычи.

Кейс: Последствия выхода из строя обсадной колонны в проекте глубоководной скважины

Инцидент 2021 года в Мексиканском заливе привел к потерям в размере $740 млн в расходах на ликвидацию последствий, после того как корродировавшая промежуточная обсадная колонна допустила миграцию метана в пресноводный водоносный горизонт. Анализ после аварии с использованием трехмерной диаграммы цементирования показал:

• Неполное цементирование на 37% длины колонны
• Утечки через резьбу в 8 точках соединения на глубине ниже 14 000 футов
• Трещины, возникшие вследствие зоны с высоким содержанием сероводорода

Одиннадцатимесячные усилия по локализации потребовали три скважины-дублера — результат, вероятно, можно было предотвратить с помощью мониторинга коррозии и дублирующей конструкции обсадной колонны.

Защита экологической и структурной целостности с помощью правильной установки обсадных труб

Обсадные трубы необходимы для защиты как природных ресурсов, так и эксплуатационной безопасности. Правильная установка напрямую определяет долгосрочную целостность и соответствие нормативным требованиям скважины.

Предотвращение загрязнения грунтовых вод посредством надежной Обсадная труба системы

Когда обсадные трубы начинают выходить из строя или разрушаться со временем, они пропускают различную вредную жидкость, такую как нефть, буровые растворы и соленая вода, в подземные источники воды. На самом деле, это один из основных способов загрязнения грунтовых вод при буровых работах в нефтегазовой отрасли. В прошлом году Агентство по охране окружающей среды провело исследование, показавшее довольно значительный результат: скважины, построенные с использованием обсадных труб надлежащего API-класса, имели примерно на 89 процентов меньшую вероятность утечки загрязняющих веществ по сравнению с теми, в которых использовались более дешевые материалы. В настоящее время большинство современных буровых установок используют двустенную конструкцию, а также специальные цементные барьеры, изготовленные из геополимеров, чтобы перекрыть пористые слои породы, через которые проходит вода. Компании, которые нанимают независимых экспертов для проверки целостности обсадных колонн, сталкиваются с гораздо меньшим количеством проблем в дальнейшем, когда речь идет об очистке загрязненных участков грунтовых вод, согласно данным Национальной ассоциации подземных вод, опубликованным в 2022 году, которые показали снижение числа случаев необходимости рекультивации на 72 процента для таких операторов.

Сочетание целостности конструкции и долгосрочной экологической безопасности

Инженеры должны согласовывать текущие механические требования с целями обеспечения экологической безопасности на десятилетия вперед. Основные аспекты проектирования включают:

• Корпус, рассчитанный на давление спроектирован так, чтобы выдерживать давление, превышающее ожидаемое в скважине, как минимум в 1,5 раза
• Буферы гальванической коррозии в средах с высокой соленостью
• Системы мониторинга в реальном времени для обнаружения микротрещин до выхода жидкости

Согласно последнему анализу отрасли, технологии корпусов с поддержкой IoT и встроенными датчиками снижают долгосрочные экологические риски за счет раннего обнаружения деформации или выхода из строя соединений.

Краткосрочная экономия средств против долгосрочных рисков: оценка неправильного выбора корпуса

Использование недостаточно прочных или несертифицированных материалов может показаться более дешевым решением на первый взгляд, но в действительности обходится компаниям очень дорого в перспективе. Исследование, проведенное в университете Техаса в 2022 году, показало, что при выходе из строя обсадных труб и необходимости их замены, средняя стоимость возрастает до 740 000 долларов, что составляет примерно в три раза больше, чем изначально стоила правильная установка. Специалисты отрасли постоянно сталкиваются с этим. Использование однослойного ПВХ в сланцевых породах просто не работает в долгосрочной перспективе — эти трубы выходят из строя примерно в 42% случаев в течение пяти лет. И не стоит даже думать о катодной защите в районах с проблемой коррозии — это просто приглашение неприятностей. Финансовые потери связаны не только с потерей времени на производство. Компании, сталкивающиеся с штрафами EPA (Агентства по охране окружающей среды США) после инцидентов с загрязнением, могут рассчитывать на выплаты свыше двух миллионов долларов каждый раз, когда что-то идет не так.

Факторы проектирования и конструирования для оптимальной Обсадная труба Производительность

Проектирование Обсадная труба Решения, основанные на составе почвы и глубине скважины

Тип почвы оказывает большое влияние на выбор обсадной колонны для скважинных установок. Песчаные почвы, как правило, требуют более прочных обсадных труб, способных противостоять обрушению, по сравнению с районами, где основную массу грунта составляет глина. Мелкие скважины глубиной до 300 метров часто хорошо работают с более тонкими трубами из ПВХ, но при глубине свыше 800 метров предпочтительным вариантом становится сталь, поскольку обычные материалы просто не выдерживают напряжение на таких глубинах. Анализ данных пятидесяти геотермальных площадок, собранных в 2023 году, показал интересную закономерность: когда размеры и материалы обсадных труб подбирались с учетом конкретного состава местных почв, а не по стандартным спецификациям, количество аварийных ситуаций снизилось почти на сорок процентов. Это подтверждает важность адаптации оборудования к условиям площадки, вместо того чтобы полагаться исключительно на общие рекомендации.

Использование геотехнических данных для корректировки проектных решений по обсадным трубам в режиме реального времени

Геологоразведочные бригады теперь используют датчики в скважинах, чтобы адаптировать параметры обсадных колонн во время операций. Например, при встрече с неожиданными слоями сланца может потребоваться переход на сталь более высокого качества в середине проекта. API Spec 5CT поддерживает итеративные процессы, в которых корректировки осуществляются на основе данных в реальном времени:

Эта адаптивная стратегия повышает надежность без чрезмерного усложнения конструкции.

Сопоставление толщины обсадной колонны с ожидаемыми геологическими нагрузками

При проектировании стен инженеры должны учитывать как постоянный вес породы сверху (статическая нагрузка), так и силы, возникающие при землетрясениях (динамическое напряжение). Возьмем, к примеру, бассейн Анардако в Оклахоме. Когда буровики увеличили толщину стенок в сланцевых зонах с половины дюйма до трех четвертей дюйма, срок службы их обсадных труб резко увеличился с примерно семи лет до почти двадцати. Американский институт нефти также имеет рекомендации по этому поводу. Их Технический отчет 5С3 предлагает использовать коэффициент безопасности, равный 1,25 от необходимого значения. Это обеспечивает достаточную защиту от выхода из строя, но при этом сохраняет разумные расходы на материалы, вместо излишнего утолщения стенок по всей длине.

Инновации и выбор материалов в современном Обсадная труба ТЕХНОЛОГИЯ

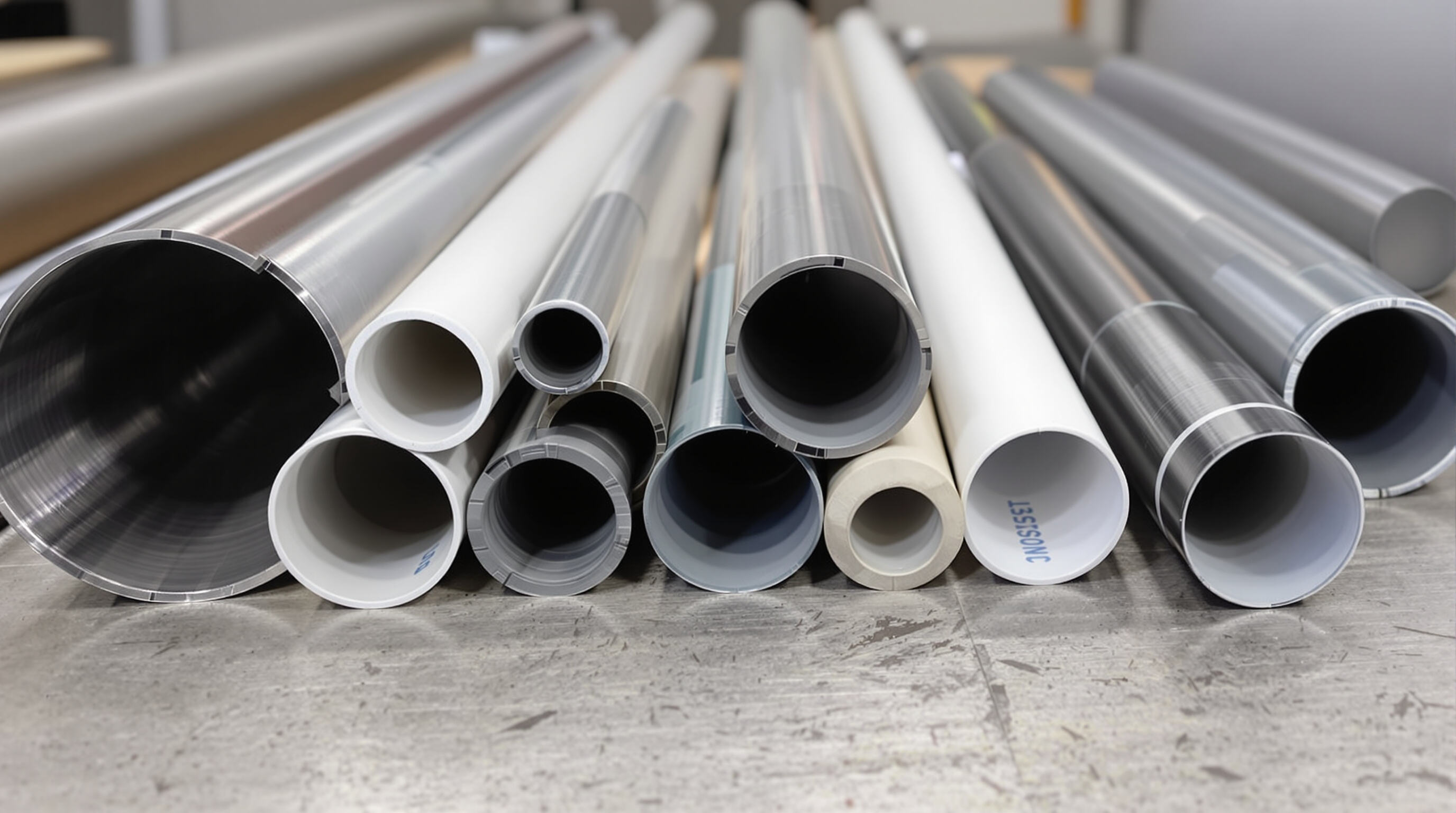

Сравнение стали, ПВХ и композитных Обсадная труба Материалов по эксплуатационным характеристикам

Сталь по-прежнему остается основным материалом при глубоком бурении скважин, в основном благодаря своей впечатляющей прочности на растяжение, которая составляет от примерно 55 тыс. до 80 тыс. фунтов на квадратный дюйм, согласно последним отраслевым отчетам. Конечно, трубы из ПВХ позволяют сэкономить средства на мелких установках, но они не выдерживают температуру выше примерно 60 градусов Цельсия (140 градусов по Фаренгейту), что делает их непригодными для геотермальных проектов или районов с высоким давлением. Сейчас также ведутся разговоры о набирающих популярность композитных материалах, таких как стеклопластиковые трубы. Вес таких материалов примерно на 40 процентов меньше, чем у традиционных стальных аналогов, и они демонстрируют хорошую устойчивость к коррозии, согласно результатам полевых испытаний, проведенных до настоящего времени. При выборе материалов для такого рода работ операторам необходимо учитывать несколько важных факторов, включая...

• Геологические профили напряжений
• Риски химического воздействия
• Требования к глубине установки

Прогресс в разработке коррозионностойких покрытий для увеличения срока службы

Согласно исследованию, опубликованному NACE International в прошлом году, эпоксидно-фенольные гибридные покрытия могут фактически продлить срок службы обсадных труб в соленых средах на 8–12 дополнительных лет. Что делает эти покрытия столь эффективными? По сути, это многослойные системы, в которых обычные цинковые сплавы сочетаются с особыми полимерными покрытиями, усиленными нанотехнологиями. Результат? Значительное снижение затрат на обслуживание — около 740 000 долларов экономии на милю при рассмотрении всего жизненного цикла нефтяной скважины. Данные, собранные в ходе операций в Мексиканском заливе, рассказывают еще одну историю. При сравнении труб с покрытием и без него, те, которые имели защитный слой, показали примерно на 21 процент лучшую устойчивость к проблемам эрозии. Для компаний, работающих в коррозионно-активных морских условиях, такого рода защита означает как экономию средств, так и улучшение эксплуатационной надежности, что имеет большое значение в повседневной работе.

Высокопроизводительные материалы против логистических проблем в отдаленных районах

Современные сплавы и композиты обеспечивают значительные эксплуатационные преимущества, но сталкиваются с серьезными трудностями при доставке в отдаленные районы. Согласно исследованию McKinsey за 2022 год, доставка таких материалов становится экспоненциально более дорогостоящей с увеличением расстояния. Числа действительно впечатляют. Стоимость транспортировки увеличивается в три раза на каждые дополнительные 1000 миль от места производства. Именно поэтому операторы, работающие в таких местах, как Пермский бассейн, начали использовать модульные установки для производства композитов на месте. По данным полевых отчетов, эти системы сократили потребность в сварочных работах на месте примерно на две трети. Бригады также теперь полагаются на портативное испытательное оборудование для проверки соответствия материалов стандартам перед установкой. Такой подход позволяет поддерживать непрерывность проектов, сохраняя при этом надлежащий уровень контроля качества на всех этапах процесса.

Часто задаваемые вопросы

• Почему обсадная труба важна в скважинных операциях?

  Обсадная труба обеспечивает структурную поддержку скважин, сопротивляется боковым земляным давлениям и предотвращает обрушение, например, осыпание несцементированного грунта и набухание глины во время бурения.

• Как обсадная труба регулирует пластовое давление?

  Обсадные трубы создают зоны гидравлической изоляции, удерживают пластовое давление в глубоких коллекторах и способствуют предотвращению выбросов и рисков, связанных с давлением, во время бурения и добычи.

• Каковы экологические преимущества правильной установки обсадных труб?

  Правильная установка обсадных труб предотвращает проникновение загрязняющих веществ в подземные источники воды, снижает загрязнение грунтовых вод и связанные с этим затраты на восстановление.

• Какие материалы используются для изготовления обсадных труб?

  Обсадные трубы в основном изготавливаются из стали, ПВХ и композитных материалов, выбор которых зависит от геологических условий и требований к давлению.

• Как улучшают срок службы обсадных труб современные покрытия?

  Покрытия, такие как эпоксидно-фенольные гибриды, продлевают срок службы обсадных труб, защищая от коррозии и снижая затраты на техническое обслуживание, особенно в соленых и коррозионно-активных средах.
